商品名称：LGT系列滚筒冷渣机

   一、概述

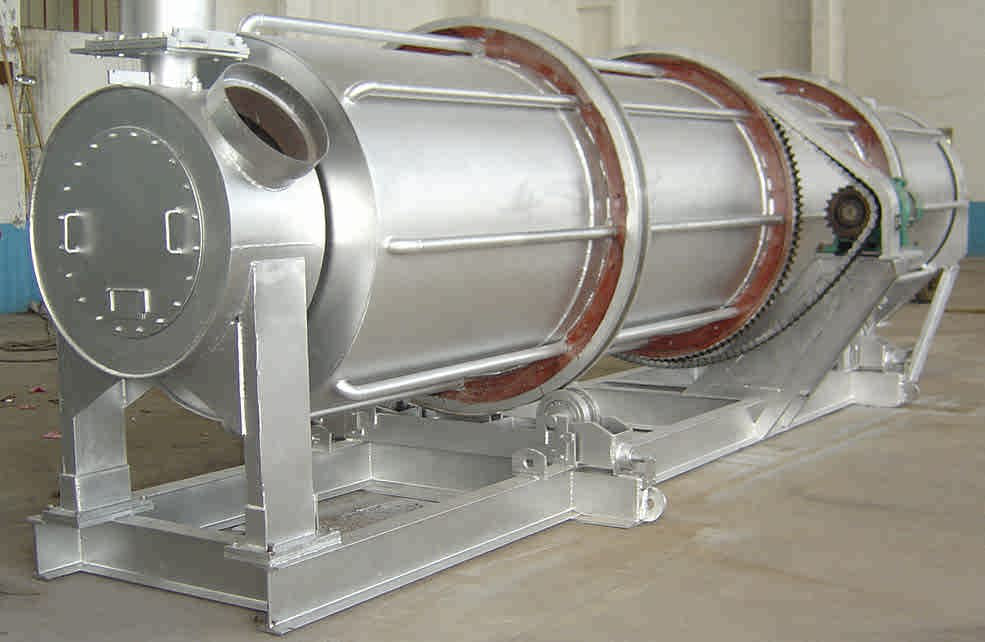

阳光牌滚筒冷渣机由滚筒、转动系统、驱动机构、进渣装置、出渣装置、冷却水系和电控装置等组成（详见附图），用于循环流化床锅炉热渣的冷却。其主要结构及功能如下：

1、滚筒：由内筒、外筒套装一起构成，并与热膨胀节、旋转接头、回水管形成封闭水腔。内筒内壁焊有呈螺旋状分布的螺旋叶片及纵向叶片，能将灰渣的热量通过传导、对流、辐射等多种形式传递到循环冷却水中。
2、转动系统：由支承圈、支承轮、挡轮等组成，支承圈套装在滚筒外，在驱动机构驱动下带动滚筒在四个支承轮上旋转。通过支承轮的调整可实现滚筒高度的调整，应对支承圈磨损后滚筒高度的下降。挡轮可限制滚筒轴向位移。
3、驱动机构：由减速机支架、摆线针轮减速机、主动链轮、被动链轮和套筒滚子链等组成。主要功能是驱动滚筒旋转，推动灰渣向出口流动。
4、进渣装置：由进渣口、进渣管、进渣箱体、封渣装置等组成。锅炉底渣经进渣口通过进渣管流入冷渣机滚筒内，进渣箱体设负压风口，封渣装置通过反螺旋防止灰渣泄漏（详细结构见附图）。
5、出渣装置：由出口密封罩、出渣口等组成。按需要设负压风口、放灰口等，密封罩分可方便拆卸的上下两部分，方便检修。
6、冷却水系：由旋转接头、筒口水管、回水管、金属软管等组成，能将吸收的灰渣热量带走。其中旋转接头部分将进水、回水均置于出口端，不仅方便检修，而且安全。旋转接头装设有压力表、热电阻、安全阀等安全附件，具体方位和安装方式见附图；按工程要求安全附件有的装设于冷却水管道之上。
7、电控装置：主要指电控箱和相关控制仪表等，为冷渣机工作提供动力和控制信号，能输出远方信号，便于远方控制。
它的结构和设计决定了有以下特点和优点:
优越的出力调节性能；
对灰渣粒度的适应范围广；
良好的冷渣效果；
独有技术－防漏渣结构；
维护量低、方便检修；
支撑轮高度可调；
经过技术创新的旋转接头；
可靠的安全保护；
节能、节水效果可观

第一 优越的出力调节性能

  1. 靠滚筒转速控制冷渣机出力：热渣进入滚筒进渣端部在进渣管出口周围堆积到一定高度，当其产生的重力与管内渣流的重力平衡时，管内渣流便被阻滞。当由滚筒旋转而推动灰渣向滚筒出渣端移动时，进渣管出口周围渣堆高度随之下降从而打破了管内外的灰渣的重力平衡，管内渣流又继续流动。这样，滚筒转，热渣流进；滚筒停，热渣流停；快转快进，慢转慢进。而进渣的快慢反映着出力的大小，即出力是滚筒转速的函数，且呈线性。
  2. 不结焦、不堵塞：阳光牌滚筒冷渣机滚筒空间大，除进渣管为DN200外，其余无受限部位，灰渣在滚筒内不停翻转，相比多筒式和风水联合冷渣器不会有结焦和堵塞现象，同时螺旋叶片还具有破碎功能，对灰渣粒度适应范围很广，这一点是风水联合冷渣器所无法比拟的。
  3. 渣封结构，进渣管磨损轻：由于进渣管内满渣，靠重力自然流动从而对管壁的冲刷较轻。
  4. 适应锅炉的各种负荷工况：正如上述，冷渣机是随锅炉排渣量调整冷渣机的转速从而调整出力大小来满足锅炉各种负荷工况。
  5. 根据锅炉床压信号采用变频器自动调节冷渣机转速，从而自动调节冷渣机的出力

第二 良好的冷却效果
筒体和叶片均可起换热作用

  1. 螺旋叶片和纵向叶片参与冷却：早期的滚筒冷渣机只有螺旋叶片而无纵向叶片，阳光牌滚筒冷渣机则增加了密布于螺旋叶片之间的纵向叶片，这些叶片均参与换热，成倍得增加了换热面积，提高了冷却效果。
  2. 螺旋叶片可起导程作用，不堵渣、不结焦：螺旋是直线运动与圆周运动的复合运动轨迹，可在旋转同时将灰渣推进，

这与多管式冷渣机只依靠直线推进相比较，不会存在堵渣和结焦现象。
